U03-LES ORGANES INTERNES DE L’UNITE CENTRALE

L’Unité Centrale d’un microordinateur comprend :

· Une carte mère

· Les unités de mémoire secondaires (lecteurs de disquettes, disques durs, lecteurs de CD-ROM ou DVD ; etc.…)

· Un bloc d’alimentation électrique.

1-La carte mère

La carte mère est une carte électronique qui contient le circuit principal de l’ordinateur le processeur, les circuits annexes tels que les mémoires principales (mémoires centrales) ; les cartes d’extension ; horloge ; CMOS ; BIOS ; etc., ainsi que les autres circuits annexes.

Carte mère de microordinateur

2-Le microprocesseur

2.1-Définition

Le microprocesseur est le composant électronique principal de la carte mère de l’ordinateur qui : -effectue les calculs -exécute les instructions et traite les données des programmes. Il est également appelé CPU (Central Processing Unit ou Unité Centrale de Traitement). Un microprocesseur est un processeur miniaturisé. Un microordinateur est un ordinateur bâti autour d’un microprocesseur.

Microprocesseur Intel

2.2-Refroidissement des microprocesseurs

Les fréquences d’horloge actuelles atteignent 4 GHz. Plus la fréquence de l’horloge est élevée, plus le microprocesseur peut exécuter à un rythme élevé les instructions de base des programmes. L’augmentation de la fréquence de l’horloge présente des inconvénients : plus elle est élevée, plus le microprocesseur consomme de l’électricité, et plus il chauffe ; cela implique d’avoir une solution de refroidissement adapté. En général, on monte des mini- ventilateurs sur le microprocesseur pour le refroidir, on associe aussi à ces ventilateurs des radiateurs.

Le ventirad (ventilateur +radiateur) permet d’augmenter la capacité de refroidissement du microprocesseur. Enfin on applique aussi sur la face supérieure du microprocesseur une couche de pâte thermique pour réguler les transferts de chaleur.

NB : Une machine est aussi puissante et rapide que son microprocesseur est performant

3-Mémoires centrales

31-La mémoire vive RAM

La mémoire vive ou RAM (Random Access Memory, qui signifie mémoire à accès libre), est utilisée par le processeur pour mémoriser les informations au moment du traitement. Elle peut être lue et écrite à volonté. Le contenu de cette mémoire se modifie au cours du travail en fonction des opérations effectuées. La mémoire vive est une mémoire volatile, ce qui signifie que son contenu disparaît lorsque l’ordinateur se trouve hors tension.

· Types de RAM :

-Les mémoires dynamiques (DRAM, Dynamic Random Access Memory), peu coûteuses. Elles sont principalement utilisées pour la mémoire centrale de l’ordinateur.

-Les mémoires statiques (SRAM, Static Random Access Memory), rapides et onéreuses. Les SRAM sont notamment utilisés pour les mémoires caches du processeur.

3.2-La mémoire morte

La mémoire morte ou ROM (Read Only Memory, mémoire à lecture exclusive) est une mémoire dont on peut lire le contenu mais dans laquelle on ne peut rien écrire. Le contenu de cette mémoire, indélébile, a été enregistré une fois pour toute par leur fabricant en créant ou non certaines connexions internes.

Exemples de mémoires mortes :

· Le BIOS

Le BIOS (Basic Input/Output System) c’est-à-dire Système d’entrées/ sorties de base est une mémoire morte qui contient les programmes vitaux de démarrage de l’ordinateur.

Rôles du BIOS :

-Il teste l’ordinateur avec son programme POST (Power On Self Test) au démarrage.

-Il lance le système d’exploitation et lui passe les commandes.

-Il acquiert et maintient les informations de base sur les périphériques du système, etc.

Types de BIOS :

AMI BIOS, PHOENIX BIOS, AWARD BIOS…

· La CMOS (Complementary Metal Oxid Silicon ou Circuits à transistors métal oxyde de silicium en montage complémentaire)

C’est une mémoire permanente dans laquelle le BIOS enregistre les caractéristiques principales de la configuration du microordinateur (Set up). Elle est maintenue active par une pile. Lorsque la pile est épuisée, l’utilisateur est obligé à chaque fois de réintroduire les données concernant la date, l’heure, les caractéristiques du disque dur, l’ordre du boot, etc.

4-Le chipset

Le chipset est un circuit spécifique de la carte mère qu’elle utilise pour faire cohabiter et fonctionner tous les autres composants. Il assure en particulier le contrôle des flux de données et la communication entre le microprocesseur et les divers composants et sous-ensembles de la carte mère ainsi que les périphériques.

Le chipset se divise en deux parties distinctes :

-Le Northbridge (pont nord) qui gère les échanges avec les composants rapides de la carte mère comme les échanges entre le microprocesseur et la mémoire vive, ainsi que les données graphiques.

-Le Southbridge (pont sud) qui gère les échanges avec les périphériques lents comme les périphériques d’entrées et de sortie (disque dur).

5-Les cartes d’extensions

Ce sont des cartes qu’on fixe sur la carte-mère pour étendre les capacités de l’ordinateur. Elles viennent se loger sur les connecteurs d’extensions PCI. Le nombre et les fonctions des cartes d’extensions dépendent du système.

Par exemple, on peut avoir besoin :

-d’une carte graphique, qui permet la liaison entre l’UC et l’écran

-d’une carte son, qui permet de reproduire les sons.

-d’une carte TV, qui permet la visualisation d’émissions TV

-d’une carte d’acquisition vidéo pour le montage des films

-d’une carte modem, qui permet la liaison de l’UC avec la ligne téléphonique

-d’une carte FM, qui permet l’écoute de la radio FM

-d’une carte réseau, etc.

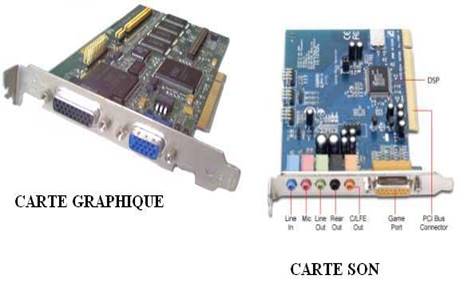

Cartes d’extensions

6-Les unités de communication

Elles sont constituées des bus, des ports et des câbles.

6.1- Le bus informatique

Le bus est un ensemble de liaisons physiques (câbles, piste de circuits imprimés, etc.) pouvant être exploitées en commun par plusieurs éléments matériels afin de communiquer.

Types de bus :

- Le bus de données véhicule les instructions en provenance ou à destination du microprocesseur. C’est un bus bidirectionnel.

-Le bus d’adresse ou bus mémoire transporte les adresses mémoire auxquelles le microprocesseur souhaite accéder pour lire ou écrire une donnée. Il s’agit d’un bus unidirectionnel.

-Le bus de commande ou de contrôle transporte les ordres et les signaux de synchronisation en provenance de l’unité de commande et à destination de l’ensemble des composants matériels. Il s’agit d’un bus bidirectionnel dans la mesure où il transmet également des signaux de réponse des éléments matériels.

6.2-Les ports

Un port est un bus qui sert uniquement à la communication entre deux composants matériels.

a- Les ports internes

Les ports internes permettent de connecter la carte mère aux composants matériels internes de l’unité centrale : disque dur interne, cartes d’extensions, lecteur/graveur des CD/DVD internes, boîte d’alimentation etc.

Les différentes normes des connecteurs utilisés actuellement sont :

- PCI (Peripheral Component Interconnect), plus performant et le plus utilisé actuellement

- AGP (Accelerated Graphic port), uniquement pour les cartes graphiques

- IDE (Integrated Drive Electronics) pour connecter les anciens disques durs et les anciens lecteurs IDE

- SATA (Serial Advanced Technology Attachment ) pour connecter les disques durs et lecteurs récents SATA

b-Les ports externes

Les ports externes permettent de connecter la carte mère aux composants externes de l’unité centrale : souris, clavier, écran, imprimantes, scanner, etc.

Ils sont fixés derrière la carte-mère de l’ordinateur.

On trouve :

-Le port parallèle LPT1, généralement réservé à l’imprimante

-Les ports séries (COM1, COM2, COM3, COM4)

-Le port PS/2, généralement réservé au clavier et à la souris

-Le port USB, port universel le plus récent

-Le port firewire, utilisé par les caméscopes.

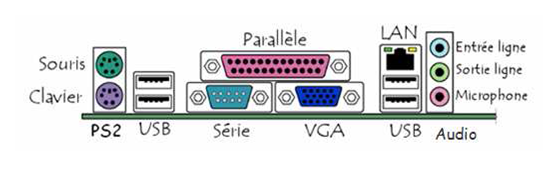

Les différents ports externes

6.3-Les câbles

Les câbles servent de communication entre l’Unité Centrale et les périphériques de l’ordinateur. Ils sont connectés sur les ports. On utilise généralement :

-Le câble VGA à 15 broches pour connecter le moniteur à l’Unité Centrale.

-Le câble parallèle à 24 broches pour les imprimantes

-Le câble USB pour les imprimantes récentes, scanners, Webcams, etc.

7-Les unités de mémoires secondaires

On les appelle aussi mémoires auxiliaires ou mémoires de masse. Ce sont des organes de stockage des données. Ils peuvent être internes (fixés à l’intérieur de l’unité centrale) ou externes.

On distingue plusieurs types de mémoires auxiliaires :

-Les disques durs

-Les lecteurs de CDROM (Compact disc Read Only Memory) ou des DVD (Digital Versatile Disc)

7.1-Les disques durs

Le disque dur est constitué d’un empilement de disques qui stockent les informations. Cet empilement donne au disque la forme d’un cylindre. Il est aussi appelé HDD (Hard Disk Drive).

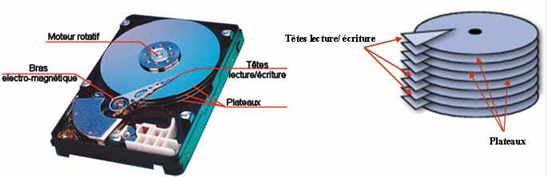

Un disque dur ouvert Les plateaux d’un HDD

NB. Avant d’utiliser un disque dur vierge, il faut le formater. Cette opération consiste à marquer ses pistes et ses secteurs. Le formatage est fait par le système d’exploitation de la machine.

Le disque SSD

Le disque SSD (Solid Static Drive) utilise des composants électroniques pour le stockage des données comme la RAM, ce qui lui permet d’atteindre des capacités effroyables. Il est différent d’un disque dur mécanique car il n’a pas de plateaux tournants, ni de têtes de lecture. Il a l’aspect extérieur d’une carte électronique. Les disques SSD équipent les notebooks et les tablettes.

7.2-Les lecteurs de CD-ROM (ou DVD)

7.2.1-Les lecteurs de CD/DVD

Ils permettent de lire les CD-ROM (ou DVD). Les lecteurs de CD-ROM sont caractérisés par leur vitesse de lecture. Les vitesses de lecture vont de 4X à 52X pour le moment.

7.2.2-Les CD-ROM et DVD

Les CD-ROM et DVD sont des disques optiques (c’est un rayon lumineux qui lit les données) servant à la sauvegarde des données.

Les capacités de stockage des CD-ROM et DVD sont :

-Pour les CDROM : 650 Mo

-Pour les DVD une face : 4,7 Go

-Pour les DVD double face, simple couche : 9,4 Go

-Pour les DVD double face, double couche : 17 Go

Le Disque Blu-Ray

Le disque Blu-ray présente le même aspect général qu’un DVD, mais sa capacité est plus grande. Il tire son nom du rayon laser bleu violet qui est employé pour le lire. Un disque simple couche contient 25 Go et les premières expérimentations laissent entrevoir des disques de 200 Go sur plusieurs couches.

8-La boite d’alimentation

Le boite d’alimentation fournit des tensions pour alimenter tous les circuits de l’Unité Centrale. Son rôle est capital car sans énergie électrique, l’ordinateur ne peut s’allumer.

boite d’alimentation AT

8.1-Puissance

La puissance d’une alimentation détermine la quantité d’électricité délivrée en Watts. Un portable peut dissiper environ 350 W et un PC puissant dissipe environ 500 W. Il faut noter que tous les composants de l’ordinateur ne consomment pas de la même façon, certains consomment peu (mémoires, cartes mères) et d’autres plus (CPU et cartes graphiques) d’où une solution de refroidissement.

Refroidissement :

Le bloc d’alimentation est l’un des composants de l’ordinateur qui peut beaucoup chauffer, c’est pourquoi il dispose toujours d’un ou de plusieurs ventilateurs incorporés.

8.2-Format :

On distingue plusieurs formats des blocs d’alimentation en relation avec les formats des cartes mères qu’elles alimentent :

-ATX : correspondant aux dimensions suivantes : L=150mm, l=140mm et h=86mm.Les blocs de ce format consomment des puissances comprises entre 350W et 1000W.

--TFX : correspondant aux dimensions suivantes : L=146mm, l=83mm et h=64mm.Les blocs de ce format consomment des puissances inferieures à 300W.

-ITX : réservé aux ordinateurs dont le boitier est plus petit. Les composants sont hautement intégrés à la carte mère.

-BTX : a pour principal objectif la ventilation optimale du processeur.

-DTX : ce format se place entre les micro-ITX et les mini-ITX actuels.

8.3-Connectique :

Trois types de connecteurs sont utilisés :

-Connecteurs Molex : La fiche d’alimentation femelle à 4 connecteurs utilisés dans les PC est couramment désignée par le nom de connecteur Molex. Ce connecteur est utilisé pour les disques durs et lecteurs CD/DVD. Il est de plus en plus remplacé par le connecteur SATA.

-Connecteur ATX 24 broches permet d’alimenter la carte mère du PC.

-Connecteur ATX P4 ou ATX 12V pour alimenter le microprocesseur du PC.

Connecteur ATX connecteur SATA Connecteur Molex

24 broches et ATX P4

EXERCICES

CONTROLE DE CONNAISSANCES

1- Définir : Chipset, bus.

2- Citer 02 système de fichiers. Quel est l’utilité d’un système de fichiers.

3-Que signifie démarrage à chaud ?

4- Citer deux (02) types de bus utilisés dans les ordinateurs.

5- Donner la signification du sigle CMOS et son rôle

EXCERCICE I :

1-Définir : mémoire

2- Citer deux types de mémoires d’ordinateur

3- Dans un ordinateur où trouve-t-on les puces mémoires ? Quel est leur rôle ?

4- Citer deux exemples de mémoire de masse

5- La mémoire morte (ROM) est encore appelée mémoire volatile. Vrai ou faux ?

6-Choisir la bonne réponse : La mémoire centrale se trouve :

a) Dans l’unité de contrôle

b) Dans l’unité arithmétique

c) Dans l’unité mathématique

d) A côté du processeur

EXCERCICE II :

1-Définir : périphérique

2- Citer un périphérique d’entrée, un périphérique de sortie et un périphérique d’entrée-sortie

3- Comment appelle-t-on un appareil qui transforme une photo papier en une image qu’on peut traiter avec un ordinateur ? A quel type de périphérique appartient –il ?

4- Quel rôle joue le modem ? A quel type de périphériques appartient –il ?

EXERCICE III :

1-Définir : Port

2-Citer 02 ports internes

3-Citer 02 ports externes

4-Donner le type de liaison (câble, nappe ou directement) des éléments suivants sur la carte mère.

a) RAM

b) Disque dur IDE

c) Boîte d’alimentation

EXCERCICE IV :

1-Définir : Microprocesseur

2- Citer 02 unités que l’on trouve dans un microprocesseur ?

3-Donner le rôle de chaque unité

4- Quel nom donne-t-on aux connexions électriques qui relient les parties du processeur les unes aux autres ?

5-Quel est le seul avantage que le microprocesseur a sur le cerveau humain ?

EXCERCICE V :

1-Définir : support

2- En informatique, il existe plusieurs types de support, parmi lesquels les supports magnétiques à savoir les bandes, les disquettes et les disques durs, à quel type appartiennent les CD et les DVD d’une part, les clés USB et les cartes mémoires d’autre part ?

3- Citer deux exemples de support amovibles

4- Citer deux types de supports non adressables à accès séquentiel

5-Cocher la ou les cases qui conviennent :

	Non effaçable	Stockage temporaire	Non magnétique	Stockage permanent	Réinscriptible
RAM
CD-ROM
Clé USB
CD-RW
Disque dur
ROM

EXERCICE  VI:

1-Définir : carte d’extension

2- Comment appelle-t-on la carte d’extension responsable de l’affichage dans un ordinateur ?

3- Citer deux autres cartes d’extension que l’on peut enficher sur carte mère d’un ordinateur et préciser leur rôle

EXERCICE  VII:

1-Que signifie les abréviations suivantes : CPU, BIOS.

2-Quelle est l’unité de mesure des composants suivants : mémoire, disque dur et Microprocesseur.

3-Pourquoi l’ordinateur, même hors tension conserve-t-il l’heure et la date ?

4-Donner l’équivalent français du mot « driver » et préciser son drôle.

5-Que signifie pour vous le terme « Plug and Play » inscrit sur un périphérique ?

EXCERCICE VIII : En visitant un magasin de vente de matériels informatiques, on vous présente un microordinateur ayant les caractéristiques suivantes :

Processeur : 2,13 GHz (Giga Hertz)

RAM: 2 Go (Giga octet)

Ecran: 17”

HDD: 250 Go

1-Donner la signification de chacune des valeurs ci-dessus

2-Donner les deux (02) types de mémoires qui composent physiquement la mémoire centrale

3-Répondre par vrai ou faux :

a- La ROM est une mémoire de travail de l’ordinateur

b- Le processeur est le composant électronique qui permet d’amplifier le courant

c- L’unité arithmétique et logique est la partie du processeur spécialisé dans les calculs.

a- Les connecteurs d’entrées/sorties sont fixés sur la carte mère

EXERCICE IX:

Avant d’utiliser un disque dur, on doit le partitionner

1-Quel nom porte le premier secteur d’un disque (tête 0, cylindre 0 et secteur 1)

2-En prenant 8ko comme taille d’un cluster, quel est le nombre de clusters nécessaires à l’enregistrement d’un fichier de 2Mo sur un disque ?

3- Pour un fichier de 9000 octets, sur un disque dur dont un cluster occupe 8192 octets (soit 16 secteurs de 512 octets). Combien de clusters seront utilisés. Combien d’octets utilisera le dernier cluster ?

4-L’utilisation d’un programme de décompression a réduit la taille d’un fichier de 7 ,35Mo à 5,19Mo. Quelle est la quantité d’espace qu’occupe ce fichier sur le disque ? Calculer le taux de compression de ce fichier

EXERCICE X:

Vous êtes en possession des éléments suivants :

-Unité centrale Complète -coprocesseur -Commutateur

-Serveur -Modem -clavier 102 touches -Souris

-enregistreur -Disquette -Coupleur -Ecran SVGA

-Imprimante -Disque rigide de 500 Go -Circuit intégré

1- Sélectionner 05 éléments strictement indispensables au montage d’un micro-ordinateur.

2- À partir éléments retenus, représenter le schéma synoptique de base d’un micro-ordinateur.

3- Quel rôle jouent les éléments suivants :

- Le disque dur

- Le modem

4- Quels sont les éléments qui composent l’unité centrale ? Donner leur rôle.

EXERCICE XI : Un fournisseur de micro-ordinateur a proposé l’offre ci-dessous ;

1) Citer les différents périphériques de cette configuration et les classer dans une grille selon leur type

2) En vous basant sur cette configuration, citez 5 exemples de mémoires auxiliaires.

3) Soit un dossier de taille 15% du disque dur enregistré dans cet ordinateur. On souhaite copier ce dossier dans des CD. Combien faut-il de CD (un CD peut contenir au maximum 700 Mo)

EXERCICE XII:

La 4^ème génération des ordinateurs démarre avec l’apparition du microprocesseur inventé en 1971 par Ted Hoff, de la société américaine INTEL, le 4004. Ce microprocesseur fonctionne sur 4 bits, c’est-à-dire capable de traiter 4 chiffres binaires à la fois. Il est suivi en 1972 par le 2^ème microprocesseur, le 8008(8bits) et en 1974 par le 3^ème microprocesseur, le 8080 et enfin par le 4ème microprocesseur, le 8086 (16 bits). Ces inventions permirent le développement des microordinateurs. Le microprocesseur réalisait ainsi la miniaturisation totale des fonctions logiques dans les machines électroniques.

C’est en 1971 qu’apparaissait le 1^er microordinateur, le kenback 1, doté d’une mémoire de 256 octets. En 1976 : Stève WOZNIAK et Stève JOBS de la société américaine APPLE COMPUTER montèrent un ordinateur personnel autour du microprocesseur 8080 qu’ils baptisèrent APPLE I. Il possédait un clavier, 4 Ko de RAM, et 1Ko de mémoire vidéo. En 1981 : IBM (International Business Machines), société américaine, monta son premier ordinateur personnel, le PC (Personnal Computer), autour du microprocesseur 8086.

Questions :

1-Qu’entend-on par microprocesseur 64 bits ?

2- Citer 02 grands constructeurs de microprocesseurs.

3-Citer 02 grands constructeurs de microordinateurs.

4-A quoi renvoie le terme « compatibles » ?

EXERCICE XIII : Lis attentivement ce texte et réponds aux questions

La supériorité de l’ordinateur sur le cerveau humain dans le domaine de calcul est indiscutable. Un exemple parmi d’autres … Un astronome français, Charles Delaunay, publia en 1867 la loi de variation temporelle de la trajectoire de la lune en tenant compte de tous les facteurs effectifs. Il lui fallut dix ans pour faire les calculs… et dix ans pour les vérifier. En 1970, le même problème fut résolu en vingt-quatre heures par un ordinateur. Quelques minutes suffisent aujourd’hui pour calculer la trajectoire des satellites artificiels.

Guy LAZORTHES, Le cerveau de l’ordinateur

1-Quel composant peut-on comparer au cerveau de l’ordinateur ?

2-Donner la supériorité entre le microprocesseur et le cerveau humain :

a-Au niveau de la vitesse de calcul

b- Au niveau de la réflexion

3-Les travaux de Delaunay font partie de quel domaine d’application de l’informatique ?

EXERCICES XIV : Le proviseur voudrait acheter un ordinateur pour le bureau du comptable du Lycée. Le fournisseur propose les deux offres suivantes :

Ordinateur 1	Ordinateur 2
Microprocesseur Intel Core Duo 2.8Ghz	Microprocesseur Intel i7 3.8 Ghz
Mémoire vive 2 Mo	Mémoire vive 4 Go
Disque dur 100 Go	Disque dur 500 Go
Carte graphique 64Mo	Carte graphique 256 Mo
Clavier AZERTY 102 touches	Clavier AZERTY 102 touches
Ecran 17’’ CRT	Ecran 19’’ LCD
Souris avec roulette PS/2	Souris USB
Modem HUAWEI	Scanner plat

Il fait appel à vous pour mieux comprendre les deux offres. A partir de vos connaissances en Informatique, aidez le proviseur en répondant aux questions suivantes :

1. Laquelle des deux machines possède un plus grand espace de travail ? de stockage ?

2. Quelle machine peut se connecter à internet ? Pourquoi ?

3. Qu’est-ce qu’un ordinateur multimédia ?

4. Indiquer la machine la plus rapide et dite pourquoi.

CORRIGES

CONTROLE DE CONNAISSANCES

1- Le chipset est un circuit spécifique de la carte mère qu’elle utilise pour faire cohabiter et fonctionner tous les autres composants.

NB : Il assure en particulier le contrôle des flux de données et la communication entre le microprocesseur et les divers composants et sous-ensembles de la carte mère ainsi que les périphériques.

2- Sous Windows, les systèmes de fichiers utilisés sont :

- FAT (File Allocation Table) utilisé sur MS-DOS, et certaines versions anciennes de Windows. La FAT attribue le nombre nécessaire de clusters (taille des blocs) à chaque fichier, dans l’ordre de leur disponibilité. Elle reste toujours utilisée sur les clés USB, les cartes SD (Secure Digital) ou cartes mémoires, ainsi que de très nombreux équipements mobiles qui utilisent ces supports. Les différentes versions sont : FAT12 ; FAT16 et FAT 32.

- NTFS (New Technology File System) sur les nouvelles versions de Windows. La taille des blocs (cluster) d’un volume sur NTFS est définie lors du formatage (entre 512 octets et 64 kilooctets). Si l’utilisateur ne précise pas la taille de bloc demandée, la valeur par défaut est en fonction de la taille du disque.

Utilité : Un système de fichiers est une façon de stocker les informations et de les organiser dans des fichiers sur des mémoires secondaires (disque dur). Une telle gestion des fichiers permet de traiter et de conserver des quantités importantes de données, ainsi que de les partager entre plusieurs programmes informatiques.

3-C’est le fait de redémarrer l’ordinateur en appuyant simultanément sur les touches ctrl+alt+supprim

4-a) Le bus est un ensemble de liaisons physiques (câbles, piste de circuits imprimés, etc.) pouvant être exploitées en commun par plusieurs éléments matériels afin de communiquer.

b) types de bus utilisés dans les ordinateurs.

- Le bus de données véhicule les instructions en provenance ou à destination du microprocesseur. C’est un bus bidirectionnel.

-Le bus d’adresse ou bus mémoire transporte les adresses mémoire auxquelles le microprocesseur souhaite accéder pour lire ou écrire une donnée. Il s’agit d’un bus unidirectionnel.

-Le bus de commande ou de contrôle transporte les ordres et les signaux de synchronisation en provenance de l’unité de commande et à destination de l’ensemble des composants matériels. Il s’agit d’un bus bidirectionnel dans la mesure où il transmet également des signaux de réponse des éléments matériels.

5-CMOS : Complementary Metal Oxid Silicone

Rôle : C’est une mémoire permanente dans laquelle le BIOS enregistre les caractéristiques principales de la configuration du microordinateur (Set up). Lorsque la pile est épuisée, l’utilisateur est obligé à chaque fois d’introduire les données concernant la date, l’heure, les caractéristiques du disque dur etc

EXCERCICE I :

1- Une mémoire est un composant électronique permettant de conserver, de stocker et de restituer une information.

2- Types de mémoires d’ordinateur : Mémoires centrales (ou principales) et Mémoires secondaires (auxiliaires ou mémoires de masse).

NB : Un autre classement indique les mémoires volatiles et les mémoires non volatiles.

3- Sur la carte mère.

4- Disque dur, CD, DVD

5- Faux

6-d) A côté du processeur

EXCERCICE II :

1- Un périphérique est un dispositif extérieur, relié à l’unité centrale afin d’envoyer, recevoir ou stocker les informations.

2- Périphériques d’entrée : clavier, souris, lecteur CD/DVD, scanner, vidéoprojecteur.

- périphérique de sortie : écran, imprimante, haut-parleur, graveur, table traçante …

- périphérique d’entrée-sortie : modem, webcam, écran tactile, microphone avec casque…

-périphérique de stockage : Clés USB, carte mémoire, disque dur externe …

3- Scanner

Type : périphérique d’entrée

4- Modem : Élément qui permet de relier l’ordinateur au réseau internet.

NB : Le modem (modulateur-démodulateur) transforme le signal analogique de la ligne téléphonique en signal numérique pour l’ordinateur d’une part, d’autre part il transforme les données numériques de l’ordinateur en signal analogique pour la ligne téléphonique.

Type : Périphérique d’entrée/sortie

EXERCICE III :

1- On appelle port un élément qui sert à la communication entre deux composants matériels dans l’ordinateur.

2- Ports internes : PCI, IDE, SATA, AGP.

3- Ports externes :-Le port parallèle LPT1, -Les ports séries (COM1, COM2, COM3, COM4)-Le port PS/2, -Le port USB, port universel le plus récent

-Le port Firewire : permet de connecter les caméras numériques ou certains disques durs externes

-Le port HDMI (High Definition Multimedia Interface), il permet de connecter les vidéoprojecteurs.-Le port jack, utilisé par le haut-parleur et le microphone.

-VGA (Video Graphic Array), il permet de connecter les moniteurs.

-LAN utilisé pour la connexion de l’ordinateur sur un réseau.

4-

a) RAM : directe (fixée directement sur la carte mère)

b) Disque dur IDE : nappe

c) Boîtier d’alimentation : câble

EXCERCICE IV :

1- Le microprocesseur est le composant électronique principal de la carte mère de l’ordinateur qui :-effectue les calculs, exécute les instructions et traite les données des programmes.

NB : Un microordinateur est un ordinateur bâti autour d’un microprocesseur.

2- Unité de Commande et de contrôle (UCC), Unité Arithmétique et Logique (UAL)

3-Unité Arithmétique et Logique (UAL) : c’est l’organe du microprocesseur chargé d’effectuer les calculs arithmétiques et logiques.

-Unité de commande et de contrôle(UCC) : c’est l’unité de commande qui dirige le fonctionnement de tous les autres éléments de l’unité centrale en leur envoyant des signaux de commande.

4- Bus

5-Le microprocesseur est plus rapide.

EXCERCICE V :

1- Support : élément matériel pouvant garder l’information.

2- les CD et les DVD sont des supports optiques.

-les clés USB et les cartes mémoires sont des supports flash.

3- Deux exemples de support amovibles : clé USB, carte mémoire

4-Deux exemples de supports non adressables à accès séquentiel : disquette, bande magnétique (obsolète).

NB : l’accès est dit séquentiel lorsque pour atteindre un élément donné.il faut absolument lire les éléments qui le précédent.

5-Cocher la ou les cases qui conviennent :

	Non effaçable	Stockage temporaire	Non magnétique	Stockage permanent	Réinscriptible
RAM		ü	ü
CD-ROM			ü	ü
USB			ü	ü
CD-RW			ü	ü	ü
Disque dur				ü
ROM	ü		ü	ü

EXERCICE  VI:

1. Cartes d’extension : Ce sont des cartes supplémentaires qu’on fixe sur la carte-mère pour étendre les capacités de l’ordinateur.

NB : Elles viennent se loger dans les connecteurs d’extensions (PCI ou AGP).

2- Carte VGA

3- Carte réseau : permet de connecter l’ordinateur au réseau.

-Carte son : permet la reproduction du son

-carte TV,

- carte FM…

EXERCICE  VII:

1- CPU : Central Processing Unit ou Unité Centrale de Traitement (processeur).

BIOS : Basic Input Output System (Système d’entrée sortie de base)

2- Mémoire : octet (on utilise généralement ses multiples :To,Go,Mo,Ko)

-disque dur : octet (on utilise généralement ses multiples : To,Go,Mo,Ko)

- Microprocesseur : hertz (on utilise généralement ses multiples :Mhz,Ghz)

-Ecran : le pouce (‘’)

3-Une pile alimente en permanence la CMOS qui contient les caractéristiques principales de l’ordinateur.

4- L’équivalent français du mot « driver » est pilote. C’est un programme qui permet à l’unité centrale de reconnaître un périphérique et procéder à son installation.

5- Le terme Plug and Play « Branchez et ça fonctionne » inscrit sur un périphérique signifie que dès qu’on branche ce périphérique à l’unité centrale, il fonctionne directement sans l’installation préalable du pilote.

NB : Le plus souvent, son pilote est intégré dans le système d’exploitation à l’exemple de la souris et du clavier.

EXCERCICE VIII :

1-fréquence du Processeur : 2,13 GHz (Giga Hertz)

Taille de la mémoire vive : 2 Go (Giga octet)

Taille du disque dur : 250Go

Taille du moniteur : 17 pouces

2-Mémoire vive et mémoire morte.

3-En ordre : VRAI-FAUX-VRAI-VRAI

EXERCICE IX:

1- On appelle unité d’allocation ou cluster, la zone minimale que peut occuper un fichier sur le disque.

2-C’est le MBR (Master Boot Record)

3-On a : 2Mo=2*1024=2048Ko ; 1 cluster=8Ko, ce qui entraine 2049 :8=256 Clusters.

4-On a : 9000 :8192= 1 il reste 808 octets donc ce fichier doit occuper deux octets et le deuxième n’aura que 808 octets.

5-Taux en %= (taille initiale-taille finale) /taille initiale x 100= (17,35-5,18) /17,35 x 100=29,5%

EXERCICE X:

1- Carte mère -Ecran SVGA -clavier 102 touches -Souris -disque dur –boîtier d’alimentation.

2-

Processeur

Unités Unités de

D’entrée Mémoire Vive sortie

Clavier Ecran

Souris

Unités de mémoire

Secondaire

Disque Dur

3- - Le disque dur : stocke les informations pour une longue durée.

- Le modem : relie l’ordinateur au réseau internet.

4- Carte mère : C’est une carte électronique sur laquelle sont connectés tous les éléments internes de l’ordinateur (microprocesseur, RAM, disque dur, lecteurs, cartes d’extension, périphériques, …).

Microprocesseur : Le microprocesseur effectue le calcul et exécute les instructions et traite les données des programmes.

Disque dur : Ils servent à stocker et conserver les informations à long terme. Le disque dur est aussi appelé HDD (Hard Disc Drive).

Ram : mémoire de travail de l’ordinateur dans laquelle il stocke les données en cours de traitement.

Lecteur dvd : permet de lire les disques optiques.

Boitier d’alimentation : distribue la tension électrique dans tous les compartiments

EXERCICE XI :

1. Périphériques d’entrée : clavier, souris avec roulette, lecteur de disquette.

Périphériques de sortie : écran HP 17’’, Imprimante laser.

Périphériques d’entrée/sortie : combo DVD/CDRW.

2. Mémoires auxiliaires : Disque dur, disquette, flash disc 4Go, CD, DVD.

3.15%taille du disque=15x160 :100=24Go ;

Nombre de CD : 24x1024 :700 =36

EXERCICE XII :

1-C’est un microprocesseur qui peut traiter 64 bits en parallèle. On dit que sa largeur de bus est 64, un peu comme les voies d’une autoroute.

2- INTEL et AMD.

3-IBM et APPLE COMPUTER

4- Les compatibles sont des machines des constructeurs qui ont repris l’architecture d’IBM (DELL, TOSHIBA, HP, etc.), donc pouvant échanger des périphériques avec les machines IBM d’origine.

EXERCICE XIII :

1-Microprocesseur

2-a- le microprocesseur est plus rapide

b- le cerveau humain

3-recherche scientifique

EXERCICES XIV

1. - Espace de travail plus grand : Ordinateur 2 (RAM=4Go)

-Espace de stockage plus grand : Ordinateur 2(HDD=500Go)

2. Ordinateur 1 car présence d’un modem.

3. Ordinateur capable de traiter simultanément les textes, images, sons et vidéos.

4. Ordinateur 2 car la fréquence de son processeur est plus grande
