REPRESENTATION D’UN ALGORITHME PAR UN ALGORIGRAMME

1-Définition

C’est la représentation graphique des algorithmes avec des figures géométriques (rectangles, parallélogrammes, losanges, etc.). On les appelle souvent logigramme, organigramme et rarement ordinogramme.

2-Symboles

Marque le début ou la fin d’un algorithme.

Marque les instructions de lecture ou d’écriture

Marque une action simple à exécuter.

Représente un sous-programme

Marque une question posée par l’évaluation d’une condition C qui a la valeur soit « vrai », soit « faux ».

O

Anneau numéroté utilisé pour les algorithmes longs de plus d’une page. Il permet de repérer la fin de la première page et le début de la seconde.

Flèche de connexion pour indiquer le sens de lecture

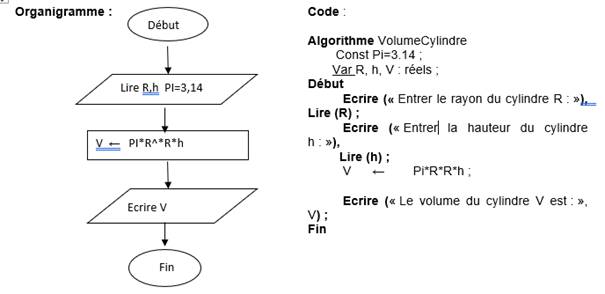

Exemple :

EXERCICES

EXERCICE I :

Dans le formalisme des algorithmes, que représentent les symboles graphiques suivants :

EXERCICE II : Ecrire le code correspondant à l’organigramme suivant :

EXERCICE III : Construire un algorigramme correspondant à l’algo ci-dessous

EXERCICE IV:

1.Construire l’algorigramme d’un algo qui calcule et affiche la surface d’un cercle de rayon r

2. En déduire le code de cet algo

CORRIGES

EXERCICE I :

Dans le formalisme des algorithmes, que représentent les symboles graphiques suivants :

Marque le début ou la fin d’un algorithme.

Marque les instructions de lecture ou d’écriture

Marque une action simple à exécuter.

Marque une question posée par l’évaluation d’une condition C qui a la valeur soit « vrai », soit « faux ».

EXERCICE II :

Algorithme VolumeCylindre

const Pi=3.14 ;

Var R, h, V : réels ;

Début

Ecrire (« Entrer le rayon du cylindre r : »), Lire (r) ;

Ecrire (« Entrer la hauteur du cylindre h : »), Lire (h) ;

V ← Pi*R*R*h ;

Ecrire (« Le volume du cylindre V est : », V) ;

Fin

EXERCICE III :

EXERCICE IV :
