CLASSES D’ADRESSES IP ET MODES D’ADRESSAGE

Introduction

Quel que soit le type de communication, le destinataire doit être identifié par une adresse unique pour être joignable. Cette adresse peut être sous la forme d’un numéro (adresse IP) ou d’une chaîne de caractères (Nom de domaine).

Sur un réseau utilisant les protocoles TCP/IP, chaque machine possède un identifiant unique sur l'ensemble du réseau appelé adresse IP. C’est un numéro d’identification qui est attribué de façon permanente ou provisoire à chaque périphérique relié à un réseau informatique qui utilise l’Internet Protocol. Il existe deux versions d’adresses IP : IPv4 et IPv6.

I-CLASSES D’ADRESSES

1-Adresse IPv4 (version 4)

C’est un nombre d’une valeur de 32 bits représenté par 4 valeurs décimales pointées ; chacune a un poids de 8 bits (1octet) prenant des valeurs décimales de 0 à 255 séparées par des points.

Ainsi une adresse IPv4 s’écrit généralement à l’aide de la notation décimale à point, mais peut également être écrite en binaire.

Exemple : 155.105.50.69

Une adresse IP est constituée deux parties :

-une partie représentant le réseau dans lequel la machine est connectée (adresse réseau ou net-id).

-une partie représentant la machine elle-même (adresse machine ou host-id).

2-Masque de réseau

Afin de clairement identifier la partie de l'adresse représentant le réseau et celle appartenant à la machine, on utilise un masque composé de 32 bits. Les bits représentant le réseau sont positionnés à 1 (255 en décimal) et les bits représentant la machine sont positionnés à 0.

Exemple de masque en mode décimal :255.255.0.0

Soit une adresse IP : 192.86.26.12

de masque : 255.255.255.0

net-id : 192.86.26.0

host-id : 0.0.0.12

-Limites de IPv4

-Insuffisance d’adresses IP : Cette version comporte 32 bits, ce qui permet de créer 4 294 967 296 (2³²) numéros uniques. Cette limite, associée au mode d’allocation des adresses, a conduit à une situation où il n’y aurait pas suffisamment d’adresses uniques pour tous les appareils connectés à internet.

-Vitesse de transmission trop faibles devant les fichiers de plus en plus gros (vidéos)

-Manque de sécurité (spams, virus …)

-Adresse IPv6

Pour résoudre les problèmes de la version IPv4, une nouvelle version d’IP est en chantier, la version 6 (IPv6). Elle est actuellement testée aux USA. Elle constitue la base de communication sur internet. Dans cette version, la taille d’une adresse passe de 32 à 128 bits, ce qui donne une limite théorique de 3,4x10³⁸adresses, ce qui permet de résoudre le problème de pénurie, mais aussi de communiquer de manière claire et sans ambiguïté.

Une adresse IPv6 est longue de 128 bits et se compose de huit champs de 16 bits, chacun étant délimité par deux points (:). Chaque champ doit contenir un nombre hexadécimal, à la différence de la notation en format décimal avec points des adresses IPv4.

Exemple :2DAB.FFFF.0000.3EAE.01AA.00FF.DD72.2C4A

3-Classes des adresses

Les adresses sont classées en plusieurs groupes pour faciliter le cheminement (routage) des paquets entre les différents réseaux. Ces classes correspondent en des regroupements de réseaux de même taille. Les réseaux de même classe ont le même nombre d’hôtes maximum.

En fonction de la valeur des premiers bits, l’adresse sera déclarée de classe A, B, C, D, E.

-Classe A : Les réseaux de classe A ont la valeur du premier octet (8 premiers bits) comprise entre 1 et 127. Il s’agit des décimales qui précèdent le premier point. Ce premier octet désigne la partie réseau de l’adresse, l’autre partie de l’adresse permettant pour sa part d’identifier l’hôte. Il peut y avoir au total 128 réseaux de classe A, de 0.0.0.0 à 127.0.0.0. Tout adresse débutant par 127 est considérée comme une adresse de bouclage, ainsi 127.0.0.0 est réservée pour les communications en boucle locale. Le masque d’une adresse de classe A est 255.0.0.0 en décimal.

Exemple : 2.134.213.2 // ici le premier octet 2 est compris entre 1 et 127

-Classe B : Les réseaux de classe B ont la valeur du premier octet (8 premiers bits) comprise entre 128 et 191. En binaire, tous les réseaux de cette catégorie commencent par un bit de 1, suivi d’un bit de 0. Les 16 premiers bits (2 premiers octets) constituent la partie réseau de l’adresse, les 16 bits suivants correspondent à l’adresse de l’hôte. En notation décimale à point, cela signifie que les adresses allant de 128.0.0.0 à 191.255.0.0 correspondent à des réseaux de classe B. il y adonc 16384 possibilités de réseaux de classe B. Le masque d’une adresse de classe B est 255.255.0.0.

Exemple : 135.58.24.17 // ici la valeur du premier octet 135 est comprise entre 128 et 191.

-Classe C : Les réseaux de classe C ont la valeur du premier octet (8 premiers bits) comprise entre 192 et 223. En binaire, tous les réseaux de cette catégorie commencent par un bit de 1, suivi d’un bit de 1 et ensuite d’un bit de 0. Dans un réseau de classe C, les 24 premiers bits (3 premiers octets) désignent la partie réseau les 8 derniers bits suivants correspondent à l’adresse de la machine. Les réseaux disponibles en classe C vont de 192.0.0.0 à 223.255.255.255. L’adresse IP de classe C autorise près de 2 millions de réseaux. Le masque d’une adresse de classe C est 255.255.255.0.

Exemple : 192.168.178.1 // ici la valeur du premier octet 192 est bien comprise entre 192 et 223.

-Classe D : Dans un réseau de classe D, le premier octet a une valeur comprise entre 224 et 239 ; soit 3 bits de poids fort égaux à 1. C’est une zone d’adresses dédiées aux services de multidiffusion (multicast). Contrairement aux classes antérieures, la classe D n’est pas destinée aux opérations réseaux normales. Exemple :227.21.6.173 // ici la valeur du premier octet 227 est bien comprise entre 192 et 239.

-Classe E : Dans un réseau de classe E, le premier octet a une valeur comprise entre 240 et 255.Il s’agit d’une zone d’adresse réservée aux expérimentations. Les réseaux de classe E se reconnaissent par un quadruple 1 en binaire. Cela englobe les adresses comprises entre 240.0.0.0 et 255.255.255.255. Ainsi la plupart des réseaux sont configurés pour rejeter ces adresses, considérées comme interdites ou inconnues. Seule exception, l’adresse 255.255.255.255 qui est utilisée à des fins de transmission(broadcast) ; Exemple : 243.164.89.28// ici la valeur du premier octet 240 est bien comprise entre 240 et 255.

Pour voir si l’adresse du réseau d’une machine est codée sur 1,2 ou 3 octets, il suffit de regarder la valeur du premier octet (ou seulement les premiers bits du premier octet).

Classe	Valeur du premier octet (w)	Valeurs des premiers bits	Largeur de l’adresse réseau	Nombre de réseaux	Nombre max de machines
A	0-127	0	1 octet	127	16777216
B	128-191	10	2 octets	16384	65536
C	192-223	110	3 octets	2097152	256
D(multicast)	224-239	1110		Adresses uniques	Adresses uniques
E (reserved)	240-255	1111		Adresses uniques	Adresses uniques

Le tableau suivant donne les masques des différentes classes et les adresses réseau.

Classe	Masque de réseau	Adresse réseau
A	255.0.0.0	1.0.0.0 à 126.0.0.0
B	255.255.0.0	128.0.0.0 à 191.255.0.0
C	255.255.255.0	192.0.0.0 à 223.255.255.0
D	Non défini	224.0.0.0 à 239.255.255.0
E	Non défini	240.0.0.0 à 255.255.255.0

II-MODES D’ADRESSAGE

L’adressage est l’opération qui consiste à attribuer une adresse IP à chaque équipement du réseau. Elle peut être statique ou dynamique :

1-Adressage statique (manuelle).

A chaque machine connectée au réseau, on assigne un nom de domaine unique. En effet, un ordinateur A pour communiquer avec un ordinateur B, doit connaitre soit son adresse IP, soit son nom. Or il est impossible de garder en mémoire l’adresse IP de chaque appareil, hormis sur les réseaux les plus petits. La résolution de noms offre donc une solution pour rechercher une adresse IP à partir d’un nom simple à utiliser. Sur internet, la résolution de nom est assurée par le DNS. Le DNS (Domain Name System)est un serveur des noms de domaine qui va traduire ces noms littéraires en adresse IP. Avec le DNS, un nom au format hôte. Domaine peut être utilisé en lieu et place de l’adresse IP de la destination. Le serveur DNS permet ainsi de faire la relation entre le nom de domaine et son adresse IP.

Exemple : Le DNS peut traduire l’adresse littéraire www.monadresse.comoù monadresse.com (nom de domaine) en une adresse IP :196.45.76.89 pour faciliter le cheminement des paquets d’informations.

NB :

Un domaine est un ensemble d’ordinateurs reliés à internet et possédant une caractéristique commune et regroupées sous un même nom (nom de domaine).

Un nom de domaine permet de retenir et de communiquer facilement l’adresse d’un ensemble de serveur. Exemple : wlkipedia.org est plus simple à mémoriser que 208.80.154.224

2-Adressage dynamique :

On utilise le serveur DHCP (Dynamic Host Control Protocol) . Il s’agit d’un système qui permet d’attribuer une adresse IP à chaque poste connecté au réseau de façon automatique.

Pour ce type d’adressage la station n’a pas besoin de connaitre son adresse IP pour se connecter, mais l’adresse IP est fixée directement par un serveur DHCP.

REMARQUE : Adresse physique :

L’adresse IP est une adresse logique par opposition à l’adresse MAC (Media Access Control) qui est une adresse physique. En effet l’adresse MAC est un identifiant unique, géré par un organisme international et inscrit de façon définitive sur un équipement, elle est aussi appelé adresse Ethernet,

3-Intranet, extranet ou internet

Un réseau intranet est un réseau local interne à une entreprise dont l’utilisation s’apparente à celle d’internet puisqu’il fonctionne avec la même technologie. Son principal intérêt réside dans le partage d’information et documents en interne. Cependant, le réseau reste totalement privé et fermé aux connexions publiques.

Un réseau extranet se destine quant à lui au partage d’informations avec des acteurs externes à l’entreprise. Il est accessible depuis n’importe quel appareil connecté à internet. Son utilisation est filtrée grâce à une identification par mot de passe. L’extranet permet d’ouvrir le système d’informations d’une entreprise à des partenaires extérieures : clients, fournisseurs, filiales…

Internet est un réseau des réseaux. C’est un réseau composé des milliers d’ordinateurs reliés entre eux et repartis sur toute la planète, communiquant entre eux grâce aux Fournisseurs d’Accès Internet (FAI). Le mot Internet vient de l'anglais Interconnected Networks.

EXERCICES

CONTROLE DE CONNAISSANCES :

1- Une machine dans un réseau possède un identifiant unique. Lequel ?

2-a-Que signifie le terme « adressage » dans le langage des réseaux ?

b-Quelle différence peut-on faire entre un adressage statique et un adressage dynamique ?

3- Pour chaque type d’adressage correspond un type de serveur. Lesquels ?

4- Citer 02 modes d’accès aux médias d’un réseau informatique.

5-Quelle différence fait-on entre une adresse privée et une adresse publique ?

6-Citer 03 éléments indispensables à la configuration d’un ordinateur dans un réseau informatique.

7- Parmi les adresses suivantes, laquelle représente une adresse IP ?

a)aliada@caramail.fr

b) 192.150.0.1

c)www.mkl.net

8- L’adresse IP d’une machine connectée à un réseau comporte une partie représentant le réseau et une partie représentant cette machine. Quel est le rôle du masque?

9-Parmi les adresses suivantes, laquelle représente un masque ?

a)200.67.80.45

b) 130.89.67.45

c)255.255.255.0

10-Qu’est-ce qu’une passerelle ?

EXERCICE I: Choisir la bonne réponse.

1-Les machines utilisant les protocoles IP/TCP sont identifiées par :

a)une adresse MAC

b) une adresse IP

c)une adresse Ethernet

2-Pour passer d’un environnement réseau à un autre, on utilise :

a) une passerelle

b) un serveur DNS

c) un switch

3-Dans un réseau, un masque

a) permet aux ordinateurs de dialoguer

b) permet d’identifier les deux parties d’une adresse IP

c) permet de faire ombrage à certains ordinateurs de réseau

4-Un poste qui gère la transition entre un réseau LAN et internet peut être considéré

a) comme une passerelle

b) comme un routeur

c) comme un serveur

5-Un routeur permet

a) d’attribuer une adresse IP à un poste de façon automatique

b) d’interconnecter des réseaux physiques de natures différentes (ou de même nature) utilisant des architectures ou des protocoles différents.

c) Rend un client connecté au réseau joignable

EXERCICE II:

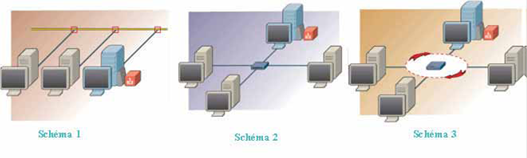

On donne les 03 représentations suivantes :

1-Pour chaque représentation :

a) la topologie physique utilisée

b) les avantages et les défauts de cette topologie

2-a) Quelles sont les types d’architectures réseaux qu’on peut utiliser pour un réseau informatique ?

b) Donner les avantages et les défauts de chaque type.

c) Citer deux types de topologies logiques utilisées dans les réseaux informatiques. Quel mode d’accès utilise chaque topologie ?

3-La maintenance du réseau (2) serait plus facile selon Idriss. Partagez-vous cet avis ? Pourquoi ?

EXERCICE III:

1-Soient les adresses IP suivantes : 200.67.80.45, 50.98.78.67 et 130.89.67.45

Donner pour chaque adresse :

-la classe,

-le masque par défaut.

2-Il existe deux versions d’adresses IP. Lesquelles ?

3-Donner le principal avantage de IPV6 à IPV4.

EXERCICE IV:

1. L'adresse 180.30.17.20 est une adresse de classe :

a) A
b) B
c) C
d) D

2. Si l'administrateur donne deux fois la même adresse IP à 2 machines différentes du réseau, que se passe-t-il ?

a) Les deux machines marchent très bien.
b) La première machine à obtenir l'adresse IP du réseau marche mais pas la deuxième.
c) Aucune machine ne marche.
d) Le débit est partagé entre les 2 machines.

3. Un réseau local interne à une entreprise est un réseau

a)intranet

a)extranet

c)internet

4. Sur un réseau TCP/IP qui fixe l'adresse IP d'une machine ?

a) Le constructeur de la carte Ethernet.
b) elle est fixée au hasard lors du boot.
c) L'administrateur du réseau.
d) Le chef du département.

5. Pour un adressage dynamique, on utilise :

a)le serveur DNS

b) le serveur DHCP

c)le serveur ARP

EXERCICE V:

Un bâtiment de 03 niveaux de 06 salles de classes abrite un Lycée. Le Proviseur envisage installer un ordinateur dans chaque salle de classe et 03 bureaux et par la suite les connecter sur le réseau internet. Le Fournisseur d’accès internet pour fournir un abonnement exige un réseau sécurisé et facile à administrer d’une part, d’autre part un réseau très évolutif. Dans son abonnement, on peut lire les informations suivantes : protocole TCP/IP, 196.34.45.23 et 255.255.255.0

Le matériel suivant a été commandé et livré :

-21 ordinateurs PC complets avec WINDOWS et La suite Office préinstallées

-01 serveur de 24 ports

-01 switch de 16 ports

-01 imprimante laser

-des câbles de connexions

Consigne :

Le Proviseur sollicite votre aide pour mieux comprendre ce projet ? A l’aide de vos connaissances en informatique, répondez aux questions suivantes :

1-Quels sont les informations liées à la configuration de ce réseau cités dans le texte et donnez leurs rôles ?

2-Après avoir expliqué le rôle d’un switch, dire pourquoi le switch livré n’est pas adapté pour ce réseau.

3-Compte tenu des exigences du FAI, proposez une architecture et une topologie pour ce réseau. Justifier votre réponse.

CORRIGES

CONTROLE DE CONNAISSANCES :

1- Adresse IP

2-a- Attribuer des adresses IP à chacune des machines du réseau.

b- L’adressage statique est manuel alors que l’adressage dynamique est automatique.

3-Serveur DNS pour l’adressage statique et serveur DHCP pour l’adressage dynamique.

4- Accès par diffusion et accès par jeton (token).

5- Une adresse privée est connue à l’intérieur du réseau local alors que l’adresse publique est connue à l’extérieur du réseau, sur le réseau internet par exemple.

6- Choix du protocole, choix d’une adresse. IP, Choix d’un masque et d’une passerelle par défaut.

7- b) 192.150.0.1

8- faire une distinction entre la partie réseau (net-ID) et la partie machine (host-ID)

9-c)255.255.255.0

10- C’est un équipement d’un réseau local qui possède une adresse publique et sert d’interface avec le réseau internet.

EXERCICE II :

1b ; 2a ; 3b ; 4a ; 5b.

EXERCICE II:

1-a) et b)

Schéma1 : topologie en bus

Avantages : moins cher

Inconvénients : - une lenteur assez importante

-une vulnérabilité en cas de panne. En effet, si l’une des connexions est en panne le réseau ne fonctionne plus.

Schéma2 : topologie en étoile

Avantages -réseau très évolutif

-si un câble reliant un ordinateur à un hub lâche, le réseau n’est pas paralysé.

Inconvénients :-coût élevé

-lorsque le hub tombe en panne, tout le réseau est paralysé.

Schéma3 : topologie en anneau

Avantages : absence totale des collisions

Inconvénients : si une machine tombe en panne, .le réseau est coupé.

2-a)Architecture poste à poste

Avantages :-simple à mettre en œuvre

-coût réduit.

Inconvénients :-Administration du réseau difficile car système non centralisé.

-sécurité : difficile à assurer, compte tenu des échanges transversaux.

b) Architecture client/serveur:

Avantages : -administration : facile puisqu’elle se fait au niveau du serveur.

-sécurité : l'application d'une stratégie de sécurité est plus facile à mettre en œuvre vu que le nombre de point d'accès est limité.

-réseau évolutif : grâce à cette architecture il est possible de supprimer ou de rajouter des clients sans perturber le fonctionnement du réseau et sans modification majeure.

Inconvénients :-étant donné que tout le réseau est articulé autour du serveur, sa mise hors service engendré la paralysie de tout le réseau.

-En plus, l'implémentation d'un réseau client/serveur entraîne un coût élevé et demande un personnel qualifié pour l'administrer.

c)-Ethernet : utilise le mode d’accès par diffusion(broaddast),

- Token ring : utilise le mode d’accès par jeton (token),

3-Oui.la maintenance se fait au niveau du serveur.

EXERCICE III:

1.-Adresse 200.67.80.45
200 est supérieur à 192 donc il s’agit d’une adresse de classe C.
-le masque par défaut de la classe C est 255.255.255.0.
Adresse IP 50.98.78.67
-50 est inférieur à 128, Il s’agit donc d’une adresse de classe A.
-le masque par défaut de la classe A 255.0.0.0.
Adresse 130.89.67.45
130 est compris entre 128 et 191, Il s’agit donc d’une adresse de classe B
-le masque par défaut de la classe B est 255.255.0.0

2-Version 4(IPV4) et version 6(IPV6)

3- IPV6 comble l’insuffisance des adresses IPV4

EXERCICE IV:

1. b) B

2.c) Aucune machine ne marche.

3. a) intranet

4.c) L'administrateur du réseau.

5. b) le serveur DHCP

EXERCICE V:

1- Protocole, adresse IP et masque

2- Permet de connecter les machines dans un réseau en étoile. )

-Il n’a que 16 ports

-Architecture client-serveur car réseau sécurisé et facile à administrer

-Topologie en étoile car réseau très évolutif.
