CORRIGES

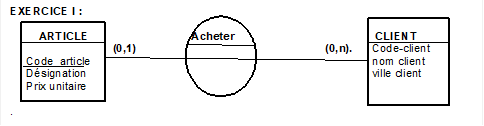

CONTROLE DE CONNAISSANCES :

1. -Un modèle est une représentation abstraite et simplifié d'un objet du
monde réel en vue de le décrire, de l'expliquer, ou de le prévoir.

-la modélisation est la conception et l’utilisation d’un modèle.

2-Le modèle ENTITE-ASSOCIATION

3.- Propriété (attribut) : La propriété est une donnée qui peut accepter une ou plusieurs valeurs. C’est le plus petit élément d’information, bref la particule élémentaire d’un système d’information.

-Entité (individu) : Une entité est l’objet, le concept, l’événement que l’on veut décrire. Elle est décrite par des propriétés. C’est en fait un ensemble de propriétés, un regroupement d’informations certes variables, mais communes à une même classe d’objets.

-Association (relation) : Les associations sont des liaisons logiques entre les entités.

4.a- Le modèle conceptuel des données (MCD) permet à l’utilisateur d’exprimer, d’une manière générale, ses besoins en données.

NB : Le MCD fournit une représentation des informations totalement indépendante de la technologie. Il décrit les données à gérer sans se soucier des choix d’organisations et des choix techniques.

b- Le Modèle Logique de données (MLD) définit l’organisation logique des données traduisant les MCD.

NB : L’objectif des MLD est d’arriver aux tables d’une base de données relationnelle.

5 - a)(1,1) du côté Homme et (1,1) du côté Femme

b)(1,n) du côté Homme et (1,1) du côté Femme

EXERCICE II :

SITUATION I :

a) N^o-FOURNISSEUR est l’identifiant pour l’entité FOURNISSEUR

N^o-LIVRAISON est l’identifiant pour l’entité LIVRAISON

b)(1, n) du côté FOURNISSEUR et (1,1) du côté LIVRAISON pour dire qu’un fournisseur peut faire un ou plusieurs livraisons tandis qu’une livraison donnée ne peut se faire que par un et un seul fournisseur.

NB : Le cas des livraisons partielles sont exclus.

c)Tables

FOURNISSEURS (N°Fournisseurs, Nom contact, N°Téléphone)

LIVRAISONS (N°Livraison, Date livraison, Nom livreur, N°Fournisseur #)

SITUATION II :

a)N°Employé est l’identifiant pour l’entité EMPLOYE.

N°Service est l’identifiant pour l’entité SERVICE.

b) (0,1) du côté de EMPLOYE et (1,1) du côté de SERVICE

c)Tables

EMPLOYES (N° Employé, Nom)

SERVICES (N° Service, Nom service, N°Employé#)

NB : on suppose qu’un employé peut diriger un seul service au plus.

SITUATION III :

a)N°Sinistre est l’identifiant de l’entité SINISTRE

N°Constat est l’identifiant de l’entité CONSTAT

b) (1,1) de chaque côté (un sinistre conduit à un et un seul constat et un constat est consécutif à un et un seul sinistre).

c) Tables

SINISTRE (N°Sinistre,Nom_sinistre)

CONSTAT (N°Constat,Nom_constat)

ETABLIR (N°Sinistre,N°Constat

EXERCICE III:

1-C’est une association qui possède trois entités.

2-(0,n) sur chaque patte.

3- PROFESSEUR (Code_prof, Nom_Prof)

SALLE (N°Salle)

MODULE (Code_Matière)

ENSEIGNE (Code_Prof#~, N°Salle#, Code_Matiere#)

EXERCICE IV:

1- MERISE, UML, AXIAL, etc…

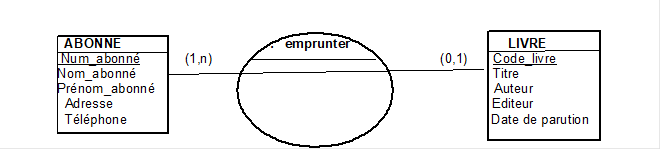

2- Représentation du modèle :

3- Passage aux tables

LIVRE (Code_livre, Titre, Auteur, Editeur, Date_parution, #Num_abonne)

ABONNE (Num_abonne, Nom_abonne, Prenom_abonne, Adresse, Tel)

EXERCICE V :

1- L’occurrence d'une association représente le nombre de fois qu’une entité participe à cette association.

2-a)b) et c)

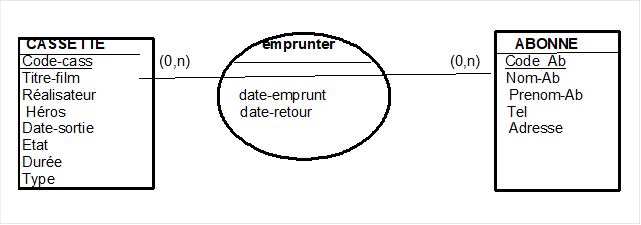

Représentation du modèle :

3- CASSETTE (code-cass, titre-film,realisateur,heros,date-sortie,etat;duree,type)

EMPRUNT (#code-cass, #code-ab, date-emprunt, date-retour)

ABONNE (code-ab, nom-ab, prénom-ab, tel, adresse)

EXERCICE VI :

1-. Entité CLIENT ayant pour propriétés numéro client, nom et adresse,

Entité VOITURE ayant pour propriétés numéro d’immatriculation, marque, type, couleur, puissance et kilométrage.

Entité PARKING ayant pour propriétés numéro parking et superficie.

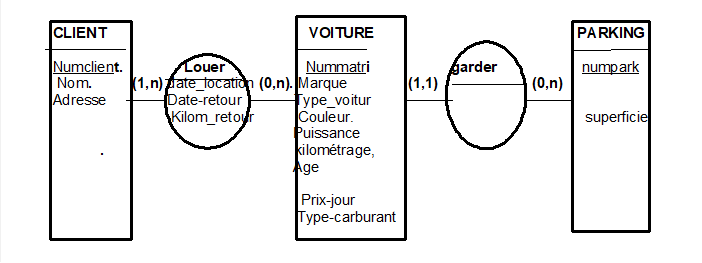

2. Représentation du modèle :

CLIENT (Numclient, Nom, Adresse)

LOCATION (#Num-imatriculatio, #Num-client, Date_location, Date-retour,kilom_retour)

VOITURE (Numimatri, Marque, Type, Couleur, Puissance, kilométrage, Age, Prix-jour, Type-carburant, #Numpark)

PARKING (Numpark,superficie)
